Гусеничный бронетранспортер HS-30 (SPz 12-3)

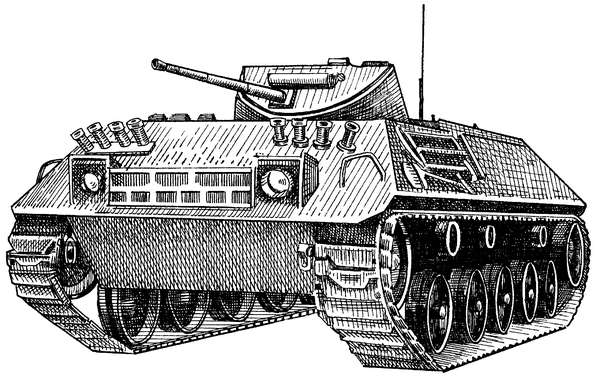

Гусеничный бронетранспортер HS-30, или SPz 12-3 (рис. 37 ), был принят на вооружение западно-германских войск в 1960 году. Впоследствии часть этих БТР была заменена боевыми машинами пехоты «Мардер», но и по сей день в бундесвере имеются 760 единиц этой модели.
Экипаж БТР состоит из 2 человек плюс 6 человек десанта. Масса машины — 14,6 т, габариты — 5,56 x 2,54 x 1,85 м. Корпус выполнен сварным, полностью герметизированным. Толщина брони равна 30 мм.
В передней части бронетранспортера с правой стороны на крыше установлена вращающаяся башенка, в которой смонтирована 20-мм автоматическая пушка, имеющая 2000 выстрелов. Кроме пушки, БТР оснащен еще 7,62-мм пулеметом.
Для посадки и высадки десанта в средней части крыши имеются люки (2 шт.), а в корме — двустворчатая дверь.
На машине установлен бензиновый карбюраторный двигатель В81 английской фирмы «Роллс-Ройс» мощностью 235 л. с. Это дает возможность развивать максимальную скорость примерно 58 км/ч. Запас хода — 270 км.
На лобовом листе корпуса смонтированы два четырехствольных гранатомета для постановки дымовых завес. Для передвижения в ночное время имеется прибор ночного видения, установленный у механика-водителя.
На базе этого БТР созданы самоходные минометы и пусковые установки ПТУР.
Гусеничный бронетранспортер YW-531

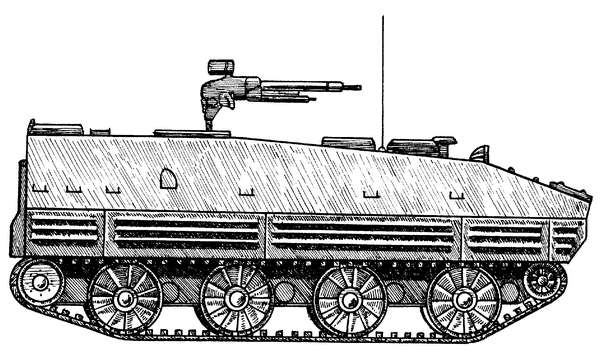

В 1960 году в Китае разработан и построен гусеничный бронетранспортер YW-531 (рис. 38 ). Серийная его постройка была налажена на предприятиях оборонной промышленности страны. На вооружении в китайской армии в данное время находится около 5000 единиц этого БТР. Данная машина экспортировалась в Албанию, Ирак, КНДР, Пакистан, Судан, Танзанию, Таиланд, Вьетнам и Заир.
Отделение управления размещено в передней части корпуса. Кресло механика-водителя установлено по левому борту, а справа от него расположился командир БТР. Позади кресла командира находится моторно-трансмиссионное отделение, а остальное пространство внутри корпуса отведено десантному отсеку.
Корпус машины выполнен из катаных бронелистов способом сварки. Бронирование обеспечивает защиту экипажа от пуль и осколков артиллерийских снарядов. У корпуса довольно низкий силуэт, т. е. его высота до крыши равна 1,9 м.
На крыше десантного отсека смонтирован один 12,7-мм пулемет ДШКМ, боекомплект которого состоит из 1100 патронов. Стрельбу из него может вести 1 из 13 десантников. Для посадки и высадки десанта имеется сделанный в виде аппарели большой люк в кормовой броне.
Кроме этого, в бортах корпуса устроены амбразуры для ведения огня из личного стрелкового оружия.
Моторно-трансмиссионное отделение оснащено дизельным двигателем воздушного охлаждения марки BF-8L мощностью 320 л. с. Этот двигатель выпускается в Китае по лицензии немецкой фирмы «Дойц». Силовая установка сблокирована с механической трансмиссией и четырехступенчатой коробкой передач.
Подвеска БТР выполнена на упругих торсионах. С каждой стороны расположено по 4 обрезиненных опорных катка. Ведущие колеса находятся спереди.
При передвижении по шоссе бронетранспортер может развивать максимальную скорость 65 км/ч, по пересеченной местности — 50 км/ч, на плаву — 6 км/ч. Машина может преодолевать вертикальные стенки высотой 0,6 м, рвы шириной 2,2 м. Передвижение по воде осуществляется за счет перемотки гусениц.
Бронетранспортер оснащен средствами пожаротушения и радиостанциями.
В зависимости от того, какая радиоаппаратура находится на борту, БТР в своем обозначении имеет индексы C, D, E.
На базе шасси бронетранспортера YW-531 была создана командирская машина, самоходная 122-мм гаубица 54-1, самоходный миномет калибра 82 и 120 мм YW-304, самоходный ПТРК, санитарная машина, боевая машина реактивной артиллерии.
YW — 531H . В 1985 году был создан гусеничный бронетранспортер YW-531H (рис. 39 ), который является преемником YW-531. Новая машина немного отличается от базовой модели. У нее несколько увеличена длина корпуса, а в ходовой части добавлено по одному опорному катку с каждого борта.
Несмотря на то что была сохранена основная компоновка, были модифицированы некоторые узлы и механизмы, т. е. машина стала более приспособленной к серийному строительству при помощи современных технологических методов.
Места механика-водителя и командира расположены так же, как и в предыдущей модели.
Моторно-трансмиссионное отделение размещено по правому борту в передней части корпуса. Десантное отделение занимает кормовую часть.
