Иногда не удается избавиться от влияния постороннего освещения. В темноте мишень срабатывает хорошо, а при освещении даже неярким светом мишень не реагирует на самые точные попадания. Избежать этого можно, затемнив фоторезистор с помощью круглого тубуса.

Можно несколько повысить чувствительность мишени, установив в тубусе двояковыпуклую линзу. Расстояние от линзы до фоторезистора зависит от фокусного расстояния линзы. Это расстояние легко найти.

Зажгите настольную лампу и направьте свет от нее через линзу на чистый лист бумаги. Изменяйте расстояние между линзой и бумагой до тех пор, пока на листе бумаги не появится четкое изображение нити накала лампочки или рисунка абажура. Это расстояние и будет фокусным. Фоторезистор нужно поместить на таком же расстоянии от линзы, которую очень удобно закрепить в тубусе.

Изготовив электронный пистолет или винтовку и мишень, попробуйте организовать стрелковые соревнования на первенство класса и школы. Стоит только показать в действии совершенно новое электронное оружие, как появится очень много желающих попробовать свои силы в этом увлекательном деле. А многие из тех, кто хоть раз попадет в мишень, захотят изготовить свой электронный тир.

В любом походе, особенно военизированном, необходим карманный фонарь. С его помощью можно ночью найти тропинку, рассмотреть карту, подать сигнал тревоги или сообщить важные сведения на расстоянии в несколько километров. А при устройстве ночлега, когда свет от костра уже померк, в палатке темно, и, как назло, куда-то запропастились самые необходимые вещи, и рюкзак должен быть уложен с вечера, без карманного фонаря вам не обойтись.

Всем хорош ваш фонарик, но есть у него один существенный недостаток. Энергия, запасенная в электрической батарейке, расходуется фонарем очень расточительно. Почти 95 % электроэнергии батарейки переходит в тепло, и только 5 % ее превращается в свет.

Повысить к.п.д. карманного фонаря, казалось бы, нельзя. Но попробуем призвать на помощь радиоэлектронику.

Прежде чем это сделать, вспомним, что часто, стремясь сэкономить расход электроэнергии от батареи, мы включаем электрический фонарь на короткое время, периодически нажимая на кнопку выключателя. Яркие, особенно в темноте, вспышки света ослепляют и не позволяют в промежутках между ними хорошо видеть окружающие предметы.

Если включать и выключать фонарь очень часто, то устает рука и обгорают контакты выключателя. Нажимать на кнопку очень часто — раз десять в секунду — мы просто не сможем.

Вот тут-то и потребуется электронный переключатель, способный переключать фонарь и 10 и 20 раз в секунду. Вспышки света, каждая очень короткая, сливаются в одну, и мы даже не замечаем, что фонарь периодически гаснет и зажигается.

Нагретая нить лампочки не успевает остыть и потерять яркость даже за одну десятую долю секунды. Таким образом, если 10 раз в секунду включать и выключать лампочку карманного фонаря, свет от него будет идти непрерывно (так нам будет казаться), а лампочка будет включена не все время. Отсюда становится понятным, что и энергии батарейки хватит на большее время. Срок службы каждой батарейки можно увеличить раза в два-три, а то и больше, если использовать электронный переключатель.

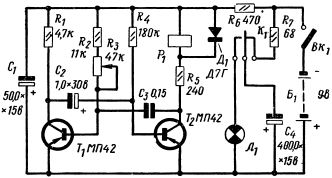

На рисунке 26 изображена принципиальная схема переключателя для карманного фонаря.

Рис. 26. Принципиальная схема электронного переключателя для карманного фонаря.

Здесь использована широко распространенная в радиотехнических устройствах схема мультивибратора. Мультивибратор — это генератор электрических колебаний. В отличие от других генераторов он генерирует колебания не одной, а множества частот. Отсюда он и получил свое название: multum — много, vibro — колеблю. Из этих латинских слов получилось слово «мультивибратор».

Если электрические колебания, создаваемые мультивибратором, представить в виде графиков, мы получим картину, изображенную на рисунке 27.

Рис. 27. Графическое изображение работы мультивибратора.

Каждая из генерируемых частот называется гармоникой. Напряжение первой гармоники, как правило, имеет наибольшую величину. От мультивибратора получают суммарные колебания, показанные на самой нижней кривой. Эти колебания напоминают букву «П», и поэтому их называют П-образными.

Если внимательно посмотреть на схему мультивибратора, то можно заметить, что это два обычных усилителя низкой частоты, выходы которых подключены на входы.

Усиленное напряжение случайных колебаний подается снова на вход усилителя, усиливается еще больше и снова поступает с выхода на вход и т. д. Так будет продолжаться до тех пор, пока не наступит устойчивый режим генерирования и наш усилитель превратится в генератор. В данном случае это будет мультивибратор.

Частота и форма колебаний, развиваемых мультивибратором, зависят от емкости конденсаторов С2 и С3 и сопротивлений резисторов R2, R3 и R4. Если емкость конденсаторов С2 и С3 будет одинаковой, а сумма сопротивлений R2 + R3 будет равна сопротивлению R4, положительные и отрицательные полуволны генерируехмых колебаний будут одинаковы. Такой мультивибратор называют симметричным. На нижней кривой в этом случае расстояния между точками 1–2 и 2–3 будут равны. Если емкости конденсаторов будут неравны, симметрия положительных и отрицательных полуволн нарушится и мультивибратор станет несимметричным.
