в последнюю очередь обустраивают оголовок и прилегающую площадку.

Для строительства трубчатого колодца применяют не только железобетонные кольца. Их выкладывают кирпичом (красным или пережженным — так называемым железняком; силикатный кирпич для этой цели не подходит) или природным камнем (известняком или песчаником) с использованием цементного раствора. Находят применение и валунам, которые для удобства кладки раскалывают на более мелкие фрагменты. Для приготовления раствора берут чистый речной песок. Кроме того, необходимы анкеры, арматура, скобы и круглые рамы (стальные, деревянные или железобетонные).

Рассмотрим последовательность действий при устройстве кирпичного колодца:

подготовка круглых рам соответствующего диаметра (от 1 м и более). Одна из рам (нижняя) называется основной, другие — промежуточными и верхней. Материалом для нижней рамы служат металл, железобетон или дерево. Ее наружный диаметр примерно на 50–60 мм больше диаметра остальных рам. Кроме того, она бывает самой прочной (ее толщина составляет 80–100 мм) и тяжелой. Ширина основной рамы зависит от толщины кирпичной кладки: если ее выполняют в один кирпич, то рама должна быть шириной 250 мм, если в полтора кирпича — 370 мм. С наружной стороны к ней прикреплен стальной нож.

Промежуточные и верхняя рамы чаще всего бывают деревянными, толщиной 80 мм, по ширине они также могут совпадать с шириной кладки или быть немного уже, чтобы была возможность заполнить швы цементным раствором (второй вариант предпочтительнее).

Чтобы сделать кладку максимально прочной, рамы скрепляют анкерами или арматурными стержнями диаметром не менее 15 мм, концы которых имеют резьбу длиной 150 мм, а также шайбами и гайками. Для установки металлического крепежа в рамах просверливают отверстия: в нижней и верхней по 6 шт., в промежуточных — 12 шт. (здесь необходимо вспомнить школьный курс геометрии, чтобы разделить окружность на 6 и 12 частей соответственно), причем отверстия в разных рамах должны совпадать. В таких случаях прибегают к пакетному методу, при котором детали помещают друг на друга и сверлят одновременно.

После осуществления всех подготовительных работ приступают к монтажу рам. На анкер до упора накручивают гайку, надевают шайбу, вставляют в отверстие в нижней раме, надевают шайбу, закручивают гайку и повторяют эту операцию еще 5 раз. Точно так же действуют, соединяя основную раму с очередной промежуточной и т. д. В результате должна получиться конструкция, как на рисунке 11;

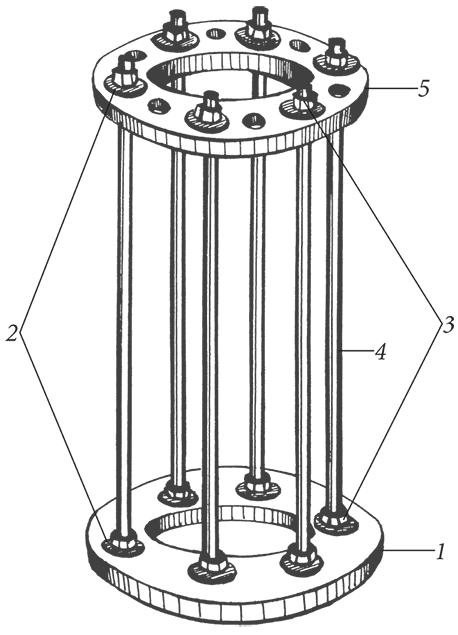

Рисунок 11. Конструкция из рам: 1) нижняя рама; 2) шайба; 3) гайка; 4) анкер; 5) промежуточная рама

рытье котлована и тщательное выравнивание его дна;

установка рамной конструкции (основной и первой промежуточной), контроль ее горизонтальности и корректировка положения при возникновении такой необходимости;

жесткая фиксация рам с помощью бревен, досок и другого подручного материала;

выполнение кирпичной кладки, которую ведут обычным способом, т. е. на нижней раме расстилают слой цементного раствора (1: 2 или 1: 3) толщиной 10 мм и кладут первый ряд кирпичей, предварительно смоченных водой. Первые 2 ряда тычковые. При этом между кирпичами с внешней стороны возникает зазор, который следует заполнить раствором и кирпичными обломками. Последующие ряды можно класть как тычками (рис. 12), так и перемежая ложки двумя кирпичами, положенными тычком (рис. 13), главное — соблюдать перевязку швов.

Рисунок 12. Схема круглой кладки из тычков

Рисунок 13. Схема круглой кладки из тычков и ложков

Чтобы колодец получился идеально круглым, желательно изготовить шаблон (рис. 14). Он имеет вид кольца, собранного из двух половинок, которые соединяются клиньями (их вставляют в хомуты, которые предварительно прибивают к кольцу). Для удержания кольца в середине укладываемого ряда кирпичей применяют крючки. По мере кладки шаблон перемещают. Чтобы он свободно извлекался, кладка не должна доходить до него ближе чем на 5 мм.

Рисунок 14. Шаблон

Для усиления кладки через 3–5 рядов рекомендуют протягивать по 2 ряда проволоки диаметром 2–5 мм, отступив от краев кирпича 30–50 мм.

Примерно за 5 см до установки промежуточной рамы кладку приостанавливают, монтируют конструкцию из 12 анкеров, закрепляя их описанным ранее способом, проверяют ее вертикальность и горизонтальность, плотно заполняют зазор между кладкой и рамой цементным раствором (1: 3), смешав его с гравием или щебнем. Чтобы рамы ложились ровно и плотно, в кирпичах необходимо заранее вырубить гнезда под анкера с шайбами и гайками.

Если предполагается поступление воды со стороны боковых стенок, то в кладке следует выполнить окна размером 500 x 200 мм, чтобы потом поместить в них фильтры из пористого бетона.

Поскольку за готовым колодцем будет необходимо ухаживать (очищать от слизи и пр.) и спускаться в него для осмотра и ремонта, еще на стадии кладки следует предусмотреть установку скоб на глубину 120 мм (в неглубокий колодец можно опускать лестницу), размещая их вразбежку с расстоянием между ними 20 см (рис. 15) и предварительно покрыв их водостойкой краской;
