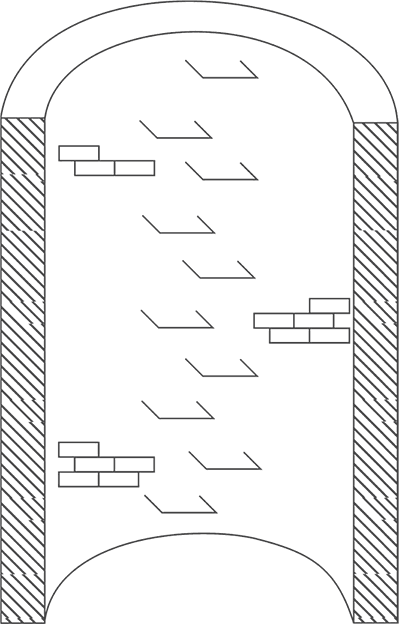

Рисунок 15. Размещение скоб на стенках колодца

оштукатуривание стенок колодца между нижней и промежуточной рамами цементным раствором (1: 1 или 1: 2), который должен иметь консистенцию густой сметаны. Его наносят за один раз, сверху вниз, раз равнивают полутерком и заглаживают кельмой. Чтобы получить ровную гладкую стенку, устанавливают горизонтальные или вертикальные маяки из реек толщиной 40–60 мм, причем их следует расположить напротив анкеров. Оштукатурив первую полосу между маяками, переходят к очередной, удаляют маяк, заполняют образовавшийся промежуток раствором и т. д. Если кольца выполнены из дерева, то их обычно не штукатурят. Если же возникает такая необходимость, то на ее поверхность надо прикрепить металлическую сетку (в крайнем случае набить гвозди и оплести их проволокой), которая будет удерживать раствор. Главное, чтобы металлические элементы были полностью закрыты штукатуркой — это защитит их от коррозии;

выемка грунта;

опускание конструкции. При этом необходимо периодически контролировать ее;

кладка следующей захватки (промежутка между рамами), ее оштукатуривание и т. д.;

оформление оголовка (в нем обязательно ставят промежуточные кольца, соединенные анкерами) после того, как трубчатый кирпичный колодец будет опущен на расчетную глубину, установка опор, ворота, навеса и пр. Для предупреждения его произвольного опускания под нижнее кольцо подкладывают бетонные или каменные плиты, причем они должны примерно на 20–50 см выходить за внешнюю стенку колодца;

очистка дна колодца с последующим засыпанием его гравийно-песчаной смесью, если вода будет поступать в колодец снизу. В таком случае необходимо заложить окна, оставленные в стенах колодца.

Схема строительства трубчатого кирпичного колодца представлена на рисунке 16.

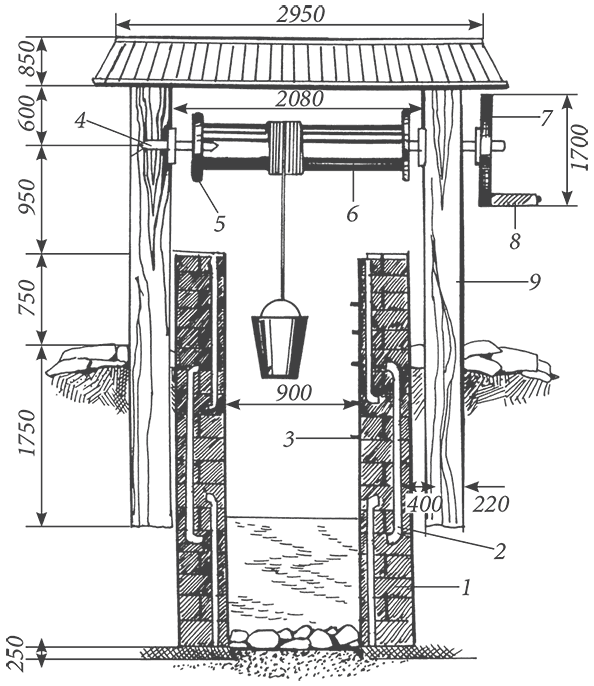

Рисунок 16. Устройство кирпичного колодца (размеры указаны в миллиметрах): 1) кладка; 2) анкер; 3) скоба; 4) арматурный стержень; 5) диск; 6) ворот; 7) колесо; 8) рукоять; 9) опора

По такой же технологии устраивается колодец из натурального камня (рис. 17), причем сделать это гораздо сложнее, поскольку в отличие от кирпича, имеющего стандартные размеры, камень приходится подгонять, придавая ему необходимую форму. Важно особое внимание уделять перевязке камней, армировать кладку проволокой через каждые 150–200 мм по высоте. Кроме того, надо учесть, что раствора для кладки и оштукатуривания потребуется больше.

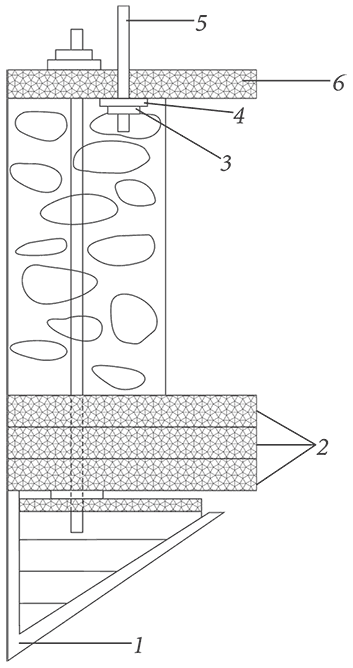

Рисунок 17. Фрагмент стенки колодца из природного камня: 1) нож; 2) основное кольцо; 3) гайка; 4) шайба; 5) анкер; 6) промежуточное кольцо

Сложнее всего действовать тогда, когда водоносные слои залегают на значительной глубине, поскольку нужно извлекать из шахты большое количество грунта, или когда грунты насыщены водой. В таких случаях устраивают буровые колодцы, названные так потому, что под них бурят скважины. Здесь заметим, что проектирование и устройство бурового трубчатого колодца — это прерогатива специальных организаций, поскольку для этого необходимо специальное оборудование, которым вряд ли располагает рядовой застройщик. Останавливаться подробно на том, как именно это делается, не имеет смысла. Поэтому в порядке информации ограничимся общими сведениями.

Итак, буровой колодец — это скважина, перпендикулярно ориентированная относительно потока подземных вод. Если скважина глубокая, то ее стенки укрепляют обсадными металлическими трубами (предпочтительны бесшовные горячекатаные), при небольшой глубине используют керамические или асбоцементные трубы. Внутренний диаметр обсадной трубы определяется типом оборудования для подъема воды (насоса, насосной станции и др.), но должен быть, как минимум, 120 мм. По мере бурения диаметр обсадных труб становится меньше, а зазоры между участками труб уплотняют раствором на основе специального тампонажного портландцемента.

Верхняя часть скважины (устье колодца) оформляется оголовком, возвышающимся над поверхностью земли на 80–100 см и защищающим ее от загрязнений (с этой целью к нему прикрепляют крышку). Одновременно на нем монтируется водоприемное оборудование. Оголовок окружает отмостка шириной не менее 2 м, спланированная с уклоном в направлении расположения водоотводной канавы. Кроме того, колодезная шахта оснащается вентиляционной трубой, поднимающейся над уровнем земли не менее чем на 2 м.

Традиционная технология устройства буровых колодцев не лишена недостатков, в частности стальные обсадные трубы постепенно разрушаются вследствие коррозии, что приводит к попаданию в воду ржавчины; по той же причине в стенках труб возникают отверстия, через которые в скважину проникает вода из верхних пластов (или даже из очистных сооружений, построенных на соседнем участке), что снижает качество питьевой воды; вода из верхних пластов нередко содержит примеси в виде песка, частиц глины, которые заиливают трубу, уменьшая ее просвет. Поэтому буровые скважины функционируют не более 5 лет.

Применение современных технологий позволяет устранить перечисленные недостатки и продлить эксплуатацию бурового колодца (гарантийный срок службы составляет до 30 лет). Для этого сам процесс бурения скважины проходит в несколько этапов (рис. 18):

пробурив песчано-глинистые отложения и достигнув известняка, в скважину вставляют металлическую обсадную трубу диаметром 168 мм, оснащенную фильтром;

проходят известняк до водоносного горизонта, используя бур меньшего диаметра;

в образовавшуюся скважину на всю глубину опускают пластиковую колонну диаметром 125 мм, которую до определенного постоянного уровня заполняет вода;
